Пластиковые ревизионные колодцы Magnaplast создаются благодаря применению полимерных материалов. Их использование позволяет обеспечить удобное обслуживание и контроль за канализационными системами. Подобные конструкции отличаются поразительной легкостью при монтажных работах, выступая в качестве дополнительного элемента для наружных видов канализации. Полимерные канализационные колодцы обладают большим рядом достоинств, среди которых есть как экономические, так и технологические. Также их использование позволяет защитить окружающую среду благодаря эксфильтрации сточной воды в почву и обратного процесса. Все канализационные колодцы отличаются гладкостью внутренних поверхностей, что позволяет избавиться от проблем с засорением канала, называемого закупориванием. В конструктивном плане пластиковые ревизионные колодцы Magnaplast созданы таким образом, чтобы гарантировать возможность использования быстрого соединения с трубами наружной канализации . Это позволило производителю создать эффективную продукцию.
Характеристика системы
Канализационные колодцы Magnaplast запроектированы как непролазные и выпускаются в трёх диаметрах подъёмных труб: 315, 400 и 425 мм.
Конструкция колодца основана на возможности соединения различных элементов, разнообразие которых обеспечивает множество вариантов применения.
К основным составляющим частям колодца относятся:
— камера (проходная или сборная)
— подъёмная труба
— люк с телескопической трубой либо люк с бетонным конусом
Камера
Камера производства Magnaplast изготовлена из полипропилена экструзионным методом. Специально формованное дно оптимальной формы и с плавной поверхностью проточной части обеспечивает отличные гидравлические параметры. Высокие гидравлические показатели достигаются, кроме этого, рассчитанным и профилированным уклоном, а также соответствующим подключением боковых протоков (45°). Материал камер (РР) обеспечивает исключительную механическую прочность даже при низких температурах, что значительно увеличивает их потребительские свойства. Камера снабжена уплотнениями, вмонтированными на фабрике, в раструбах и в соединениях с подъёмной трубой. Высокое качество уплотнения предотвращает эксфильтрацию сточных вод в грунт и инфильтрацию грунтовых вод в канализацию.
Труба подъёмная
Подъёмная труба представляет собой гладкую трубу без раструба диаметром 400 мм. или гофрированная канализационная труба диаметром 300 или 400 мм. , в зависимости от вида камеры. Подъёмные трубы выпускаются стандартной длины от 1 до 6 метров. До необходимой длины подъёмные трубы могут укорачиваться на строительной площадке ручной или механической пилой. Место отреза должно быть зачищено.
Люк с телескопической трубой
Люк с телескопической трубой – это встроенный элемент соединения телескопической трубы и чугунного люка. Каждый телескоп снабжен специальным профилированным резиновым кольцом – уплотнительной манжетой, обеспечивающей эластичное соединение телескопической трубы с подъёмной. Чугунные люки предлагаются трёх классов прочности: А – нагрузка до 5 т., В – нагрузка до 12,5 т., D — нагрузка до 40 т.
Суть телескопического соединения
Суть телескопического соединения основана на том, чтобы нагрузки от дорожного движения, температурных и климатических изменений, связанные с подвижками грунта, не передавались на камеру колодца, а также, чтобы поверхность люка при любых условиях была бы на одном уровне с поверхностью грунта (дороги). Телескопическое соединение с помощью специальной профилированной уплотнительной манжеты позволяет люку двигаться по вертикальной оси. Выполнение вышеуказанных свойств связано с правильным способом уплотнения грунта вокруг колодца, а также с правильной установкой люка на поверхности.
Применение – примеры
Унифицированные изделия Magnaplast позволяют проектировщику либо монтажнику подбирать и составлять камеры с подъёмными трубами и телескопическими люками, получая при этом широкую область применения.
Соответствующая грузоподъёмность люка позволяет применять их при различных условиях
дорожного движения:
- класс прочности А — 1,5 т. – при отсутствии дорожного движения: газоны, скверы
- класс прочности В – 12,5 т. – небольшие нагрузки дорожного движения: тротуары, площадки
- класс прочности D – 40 т. – большие нагрузки дорожного движения: дороги, подъезды
Также с колодцами используются дренажные гофрированные трубы ПВХ. Они применяются для осушения влажной почвы в земледелии и ландшафтной архитектуре, отведения воды от спортивных комплексов, дорог, фундаментов зданий и т.д. Для обеспечения эффективной работы дренажной системы следует тщательно выполнить: выбор диаметра труб, расположение и уклон, обсыпку труб и устройство дренирующего слоя. Диаметр труб и расстояние между ними, выдерживаемое при укладке, определяется количеством воды, которое требуется отводить за единицу времени. Дренажные трубы ПВХ поставляются диаметрами 50мм, 110мм, 160мм и 200мм в бухтах по 50м. (для д200 мм длина бухты — 40м). Цвет труб желтый или оранжевый. Кольцевая жесткость труб — SN 4.
Поставка дренажных труб кольцевой жесткостью SN 8 в отрезках по 6 м. осуществляется по заказу. За более подробной информацией обращайтесь к менеджерам нашей компании.
Изображение | Артикул | Размер | Артикул | Размер |
Колодец проходной![]() |
33116 | 315-160-160 | 34325 | 400-315-315 |
33216 | 315-200-200 | 35130 | 425-160-160 | |
34130 | 400-160-160 | 35215 | 425-200-200 | |
34215 | 400-200-200 | 35235 | 425-250-250 | |
34235 | 400-250-250 | 35325 | 425-315-315 | |
Изображение | Артикул | Размер | Артикул | Размер |
Колодец сводный![]() |
33111 | 315-160-160 | 34310 | 400-315-315 |
33211 | 315-200-200 | 35115 | 425-160-160 | |
34115 | 400-160-160 | 35210 | 425-200-200 | |
34210 | 400-200-200 | 35220 | 425-250-250 | |
34220 | 400-250-250 | 35310 | 425-315-315 | |
Изображение | Артикул | Размер | Артикул | Размер |
Колодец проходной с правым выходом![]() |
34230 | 400-250-250 | ||
34320 | 400-315-315 | |||
Изображение | Артикул | Размер | Артикул | Размер |
Колодец проходной с левым выходом![]() |
34225 | 400-250-250 | ||
34315 | 400-315-315 | |||
Изображение | Артикул | Размер | Артикул | Размер |
Люк канализационный с телескопической трубой (глухой)![]() |
666450 | А-1,5Т D. 315 | 666400 | В-12,5Т D. 400, 425 |
666400 | В-12,5Т D. 315 | 666420 | D-40T D. 400, 425 | |
666420 | D-40T D.315 | 35411 | B-12,5T/ TL-400 | |
666450 | А-1,5Т D. 400, 425 | 35426 | D-40T/ TL-400 | |
Изображение | Артикул | Размер | Артикул | Размер |
Люк канализационный с телескопической трубой![]() |
666410 | В -12,5Т D. 315, 400 | ||
666430 | D-40T D. 315, 400 | |||
Изображение | Артикул | Размер | Артикул | Размер |
Труба несущая гладкая![]() |
34010 | 400/1000 | 34030 | 400/3000 |
34020 | 400/2000 | 34060 | 400/6000 | |
Изображение | Артикул | Размер | Артикул | Размер |

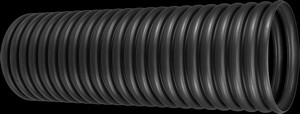

Труба несущая гофрированная![]() |
33011 | 315/1000 | 35020 | 425/2000 |
33021 | 315/2000 | 35030 | 425/3000 | |
33031 | 315/3000 | 35060 | 425/6000 | |
33061 | 315/6000 | |||
Изображение | Артикул | Размер | Артикул | Размер |

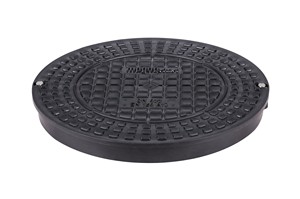

Люк (крышка) ПП для несущей трубы![]() |
33400 | А-1,5Т D. 315 | 33400 | А-1,5Т D. 315 |
34400 | А-1,5Т D. 400 | 34400 | А-1,5Т D. 400 | |
Изображение | Артикул | Размер | Артикул | Размер |
Крышка-дно ПП![]() |
30300 | D. 315 | 30300 | D. 315 |
661600 | D. 425 | 661600 | D. 425 | |
Изображение | Артикул | Размер | Артикул | Размер |

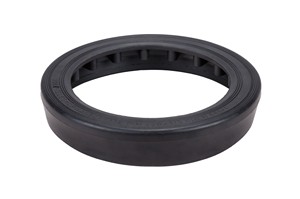

Резиновое кольцо для телескопа![]() |
661320 | D. 315, 400 | ||
35620 | D. 425 | |||
Изображение | Артикул | Размер | Артикул | Размер |

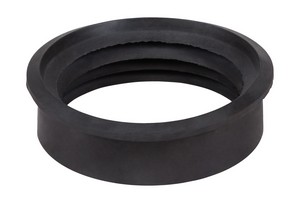

Резиновое редукционное кольцо![]() |
34611 | D. 400 | ||
35611 | D. 425 | |||
Изображение | Артикул | Размер | Артикул | Размер |
Резиновое уплотнение “ in situ”![]() |
34615 | D. 110 | ||
34620 | D. 160 | |||
34625 | D. 200 | |||
Изображение | Наружный диаметр | Размер | Артикул | Размер |
Труба дренажная ПВХ гофрированная с перфорацией![]() |
D. 50 | 50 х 50м | ||
D. 100 | 100 х 50м | |||
D. 160 | 160 х 50м | |||
D. 200 | 200 х 50м |
